現集控室室內會出現回聲等聲學缺陷，影響集控室工作人員正常交談，降低工作效率，長期以往會造成聽力下降，對此為提高工作效率，改善員工工作環境，有關領導特別重視，特委托我司，特委托我司（南昌佳綠環保工程有限公司）進行聲學設計，消除集控室回聲干擾。

二、方案設計依據

2.1設計規范及依據
《聲環境質量標準》                                               GB3096（2008）；

《擴聲系統聲學特性指標》                                     GYJ25

《混響室法吸聲系數測量規范》                               GBJ47-83

《建筑設計防火規范》                                            GBJ16-87（2001）

《鋼結構工程施工及驗收規范》                               GBH205-83

《建筑結構荷載規范》                                            GBJ50009（2000）

《采暖通風及空氣調節設計規范》                            GB50019（2003）

《建筑施工高處作業安全技術規范》                         JGJ80-91

《城市區域環境噪聲標準》                                      GB3096-96

2.1聲學設計指標

 關于集控室“回聲”的解釋：耳能辨別出回聲的條件是反射聲具有足夠大的聲強，并且與原聲的時差須大于0.1秒。當反射面的尺寸遠大于入射聲波長時，聽到的回聲最清楚，即相隔17米時。

算法如下：

s=1/2vt（回聲=1/2聲速x時間）。人能分辨回聲的時間是0.1S，聲速是340m/s，那么340m/s×0.1S=34m，因?yàn)榛芈暦瓷浠貋?lái)的聲音，則 34m/2=17m。注意：當原聲與回聲時間間隔大于0.1秒，能被人耳分辨出，叫做回聲；當小于0.1秒，則為混響。故根據集控室房間尺寸及以往的經驗判斷，集控室出現“回聲”影響工作人員的正常交談問題主要是集控室內混響時間太長導致。

聲學設計指標為混響時間（T60），它是室內回聲停留時間的主要指標。混響時間（T60）指的是室內聲場達到穩定后，聲源停止振動，倍頻帶各中心頻率（125 Hz、250 Hz、500 Hz、1000 Hz、2000 Hz、4000Hz）聲壓級減少60dB所需的時間中的最大值，其計算方法如下

式中，T60——混響時間；

   V——房間容積（m3）；

   S——室內總表面積（m2）；

   α——室內平均吸聲系數；

    m——空氣中聲衰減系數（m-1），4mV是考慮高頻聲在空氣中的聲吸收而再加的修正量，取室內溫度為20℃，濕度為60％，V總=787.5空氣吸聲量計算如下；

表2-1不同容積比賽大廳500~1000Hz滿場混響時間

注：引自《體育場館聲學設計及測量規程》（JGJ／T 131-2012 ）表2.2.1-1。

表2-2其他頻率混響時間與500~1000Hz頻率混響時間比值

       注：引自《體育場館聲學設計及測量規程》（JGJ／T 131-2012 ）表2.2.1-2。

三、聲學設計方案

       室內回聲出現的主要原因是粉刷面磚墻、玻璃窗、結構鋼材及地面的剛性壁面對聲波的反射較強，透射較弱，聲能衰減較小，所以聲音反射數次以后衰減下來?；祉憰r(shí)間主要控制措施有：（1）大面積墻面的吸聲處理；（2）集控室頂部安裝空間吸聲體。

       為最大限度的保護現有設施，且施工簡易化，在玻璃四周墻面需要觀察處預留不做吸音處理，其余墻面及頂部安裝聚酯纖維吸音板，聚酯纖維吸音板采用阻燃型。

3.1 混響時間控制

       由混響時間的計算公式可知，影響混響時間的主要因素是室內材料的平均吸聲系數。處理前俱樂部室內混響時間數據如下表所示：

表3-1室內混響時間估算值

注：吸聲系數資料參考于《噪聲控制工程》、《環境工程手冊-噪聲控制卷》

3.2混響時間控制措施

       目前了解到集控室室內主要聲學缺陷為混響時間過長，表現為明顯回聲，主要由聲波遇到剛性壁面形成反射造成，主要處理措施是為室內墻面安裝聚酯纖維吸音板吸聲結構。

       （1）吸聲面積計算。根據體育館聲學設計規范對室內混響時間和噪聲評價數的指標要求，利用吸聲結構提高墻面的吸聲系數，在較低成本下，使盡可能多的頻段混響時間達到最佳范圍。

       （2）聚酯纖維吸音板的聲學參數

       由表3-1混響時間估算結果可知，場館內倍頻程頻段中，中心頻率為125Hz、2kHz、4KHz的頻段混響時間較長，故采用在低頻頻段具有較高吸聲系數的聚酯纖維吸音板。如下表3-2所示。

表3-2聚酯纖維吸音板吸聲特性

       （3）聲學設計效果

       安裝聚酯纖維吸音板，與最佳混響時間相差較大，考慮到成本和現有吸聲材料在125Hz的吸聲系數都較低，人正常交談的聲音頻率范圍主要為500-3000Hz所以

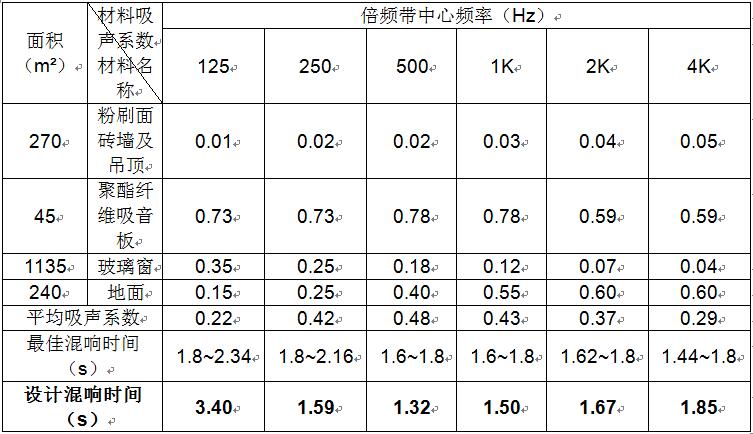

表3-3聲學設計參數

       （4）聚酯纖維吸音板安裝示意圖

     吸音板吸聲結構，聲學設計示意圖如下：

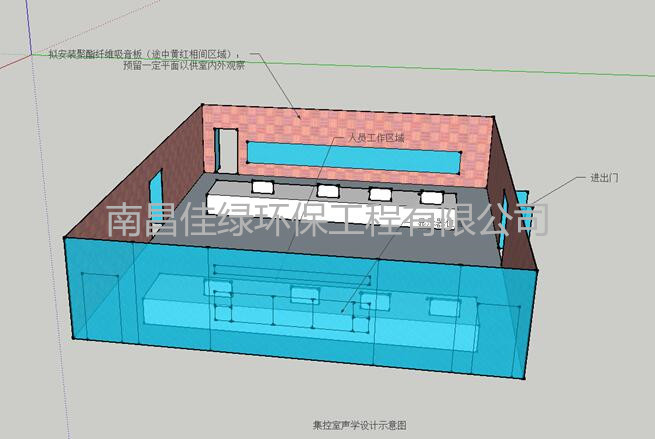

圖3-2聚酯纖維吸音板設計安裝示意圖

四、工程竣工圖片
