可拆裝精密半消聲室工程

發布人：佳綠噪音治理

發布時間： 2023-09-12

點擊量： 602

一、項目設計名稱

半消聲室

二、消聲室用途

用于產品工作噪音測試

三、項目設計基本要求

1、消聲室聲學指標：

（1）、在外部環境≤70dBA的情況下，半消聲室內部環境噪聲值≤20dBA（排除周圍異常噪聲、振動干擾）

2、消聲室物理指標：

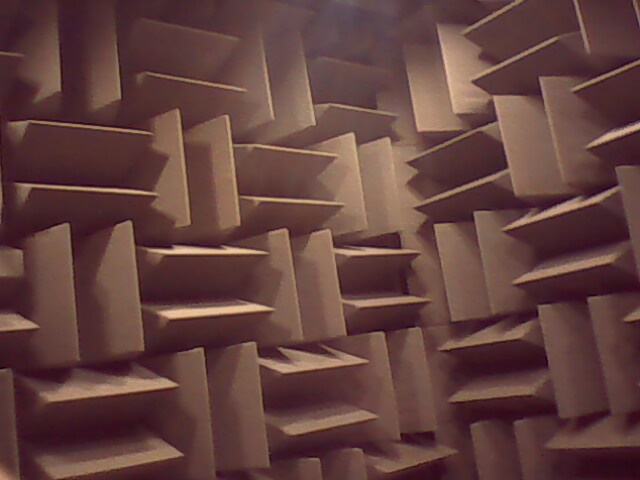

[1]、形式：內部200mm消聲尖劈結構

[2]、外部尺寸：3500×2500×2500mm（長/寬/高）；

[2]、消聲器內尺寸：2740×1740×1820mm（長/寬/高）；

3、主要配件：

配套設施：設備進出房間的管線、照明、電源插座等；

可拆裝精密半消聲室工程

四、設計依據

1.業主方提供的有關技術要求文件；

2.我公司制造同類半消聲室的經驗；

3.國家半消聲室設計規范；

五、設計原則

1、容錯設計原則：降噪值要有一定的容錯值，技術手段要有一定的覆蓋范圍，這樣才能確保設計目標的實現；

2、針對性原則：所有設備結構及部件必須對全頻噪聲具有較好的降噪量，這樣才能取得較好的效果，否則事倍功半；

3、經濟適宜性原則：在保證隔音工程目標實現的前提下把工程投入控制到最小。而采用的工藝手段應該追求技術先進和工藝成熟相結合的方法。落后的技術手段最初的投入可能少，但從整個使用壽命分析，從包括運行、維護等成本在內的整個成本，按單位時間分?jǐn)偡炊鴷痈摺?

六、消聲室運行條件

1、半消聲室安裝在工廠試驗區域，在試驗區域正常工作情況下（周圍無異常干擾：如無沖擊、砸地、打樁等）；

七、設計措施之要點

1．半消聲室隔聲量及整體結構的確定

根據上述分析，在工廠內安裝半消聲室，其環境噪聲為70 dB(A)左右，消聲室的聲學指標為≤20dBA，固半消聲室的要求吸聲隔音量為≥50 dB(A)。

2．半消聲室結構設計

（1）半消聲室的結構形式可設計成部分可拆裝式，方便設備的維護和檢修。

隔聲材料和結構形式，為此我們選擇吸隔聲板結構為多層復合結構：外側板采用厚2mm冷板，外表面為噴塑處理，其隔聲能力達到29dB(A)。為了抑制薄板共振，消除吻合效應，增加隔聲量，在2mm冷板內側涂覆阻尼材料或直接粘貼阻尼隔聲氈；內側板采用0.8mm厚鍍鋅穿孔板護面，其穿孔率不小于20%；在內、外側板間所形成的空腔中填充超細玻璃棉。此種多層復合板結構的隔聲量確保達到50dB(A)左右。

（2）吸聲劈尖

各頻率段吸聲系數如下：
