一、 南昌空調機組減振降噪項目概述

（1）項目地址：南昌市南昌縣紫陽大道

（2）項目名稱：空調機組減振降噪設計方案

（3）項目概況：大樓A棟為了給大廈工作人員提供一個舒適的工作環境在大樓安裝有空氣源熱泵機組，在C棟頂層安裝有磁懸浮及螺桿空調機組及配套的水泵機組，因安裝時為考慮減振降噪措施，在安裝使用后發現機組正常運行后對周圍的聲環境有較大影響，具體現場測量數據如下：A棟空氣源熱泵機組旁噪聲為77dB，機房外走廊噪聲為47dB，機房左邊第一辦公室噪聲為51dB，C棟頂層水泵機組機房內噪聲為80dB，磁懸浮機組旁噪聲為81dB，螺桿機組旁噪聲在95dB，排風口噪聲為81dB，在下一層房間內側得噪聲為60dB，下二層噪聲為58dB，所測數控均超出相關國家標準，對此有關領導特別重視，特邀我司（南昌佳綠環保工程有限公司）進行現場勘察并給予經濟有效、科學合理的設計方案。

二、治理目標的確定

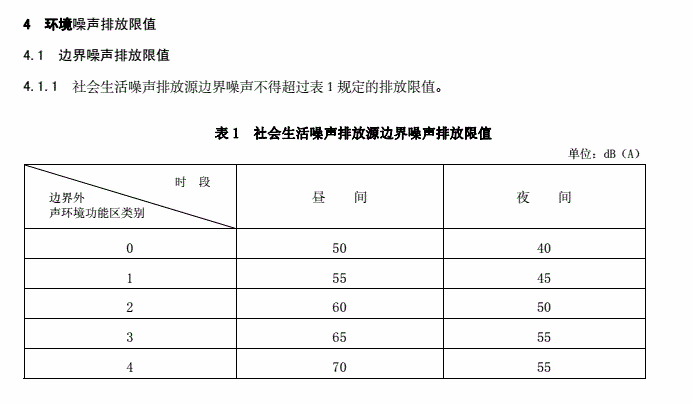

根據社會生活環境噪聲排放標準（GB22337-2008）規定如下：

表1是空氣動力性噪聲與設備結構噪聲的總和，而表2為設備結構傳播固定設備室內的噪聲限值，因本項目同時存在空氣動力性噪聲與結構傳播固定設備噪聲，但以現有的技術又無法將二者區分開來，所本次A棟降噪目標確定為：

1、A棟熱泵機組噪聲治理目標

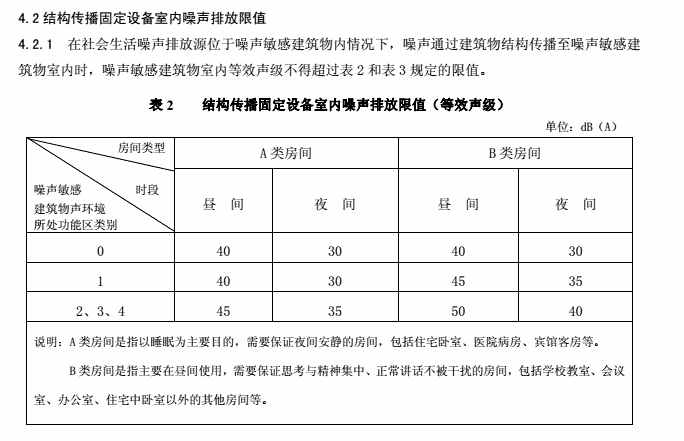

表2-1結構傳播固定設備室內噪聲排放限值（A聲級）

2、C棟頂層磁懸浮及螺桿空調機組及配套水泵機組噪聲治理目標

表2-2結構傳播固定設備室內噪聲排放限值（A聲級）

三、 南昌空調機組減振降噪噪聲源分析

3.1空氣源熱泵機組：

空氣源熱病機組的噪聲源主要有以下幾點：

（1）排風口噪聲

（2）進風口噪聲

（3）機組本身的機械噪聲

（4）機組振動噪聲

經過以上幾點分析，再結合我司技術人員現場勘察，得出結論影響A棟辦公室聲環境的因素以上四點都有，所以需要做減振降噪措施。

3.2水泵機組

水泵機組的噪聲源主要有以下幾點：

（1）水泵機組本身機械噪聲

（2）水泵機組及管道振動噪聲

經過以上幾點分析，再結合我司技術人員現場勘察，得出結論：水泵房內水泵機組及管道振動是影響C棟居民聲環境的因素之一，所以需要做減振措施。

3.3磁懸浮空調機組

磁懸浮空調機組的噪聲源主要有以下幾點：

（1）排風口噪聲

（2）進風口噪聲

（3）機組本身的機械噪聲

（4）機組振動噪聲

經過以上幾點分析，再結合我司技術人員現場勘察，得出結論：磁懸浮機組影響樓下居民聲環境的主要是機組及水管振動，所以需要做減振措施。

3.3螺桿空調機組

螺桿空調機組的噪聲源主要有以下幾點：

（1）排風口噪聲

（2）壓縮機噪聲

（3）機組及管道振動噪聲

（4）機組其他部位機械噪聲

經過以上幾點分析，再結合我司技術人員現場勘察，得出結論：螺桿機組的壓縮機嗡鳴聲及機組管道的振動是螺桿機組影響樓下居民聲環境的主要因素，所以需要做減振降噪措施。

四、 南昌空調機組減振降噪具體減振降噪措施的設計

1、A棟空氣源熱泵機組減振降噪措施

（1）機組基礎按照重量安裝我司自主研發的空調專用的癱瘓阻尼減振器；

（2）風管采用彈簧掛鉤減振器代替現有的掛鉤固定；

（3）導風管采用我司自制的導風消聲器代替；

（4）將機房進出門更換為檢修隔音門；

2、C棟水泵機組減振降噪措施

（1）水泵機組基礎安裝彈簧阻尼減振器；

（2）管道支撐底部安裝減振器；

（3）穿墻管道需打通在以安裝支撐減振器；

3、C棟磁懸浮空調機組減振降噪措施

（1）機組基礎安裝彈簧減振器；

（2）管道支撐點安裝癱瘓減振器；

（3）針對機組進排風安裝（16000+5000）*1500/2500mm的隔聲屏障

4、C棟螺桿空調機組減振降噪措施

（1）機組及管道安裝彈簧阻尼減振器；

（2）針對螺桿機組的壓縮機安裝一隔聲量大于等于32dB的隔聲罩，并配套安裝進排風散熱消聲器，其中排風散熱消聲器安裝軸流風機進行強制散熱，保證壓縮機正常工作.

（3）針對機組排風噪聲，安裝（10600+3260）*2500mm隔聲屏障

五、 南昌空調機組減振降噪相似案例

六、 南昌空調機組減振降噪工期及售后服務承諾

1. 工期為60天；工程質保期為十二個月；

2. 服務效率：保修期內或保修期外如設備出現故障，我方在接到通知后，8小時內響應，維修人員在24小時內可達到現場并開始維修。

3. 服務原則：在保修期內我方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，我方維修或提供的配件均按成本價計。
